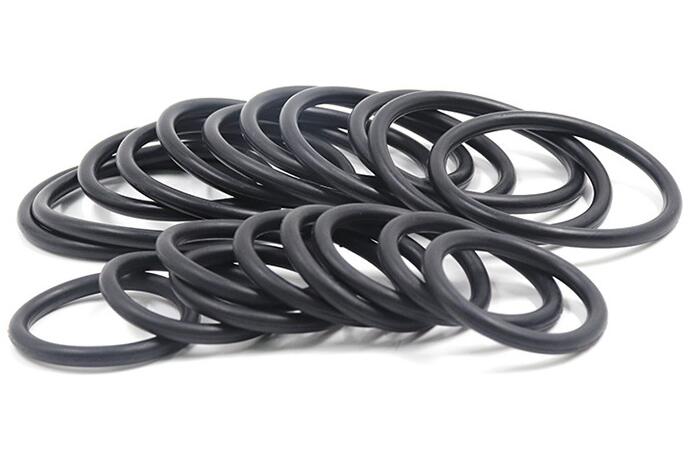

O型圈是一种常见的密封件，广泛应用于各种机械设备中。为了确保O型圈能够正确地安装和运行，尺寸的标注和识别就显得尤为重要。

首先，O型圈的内径（ID）和外径（OD）是标注尺寸的主要参数。内径决定了O型圈与轴或孔的配合程度，而外径则决定了O型圈在槽内的位置。通常，内径和外径的尺寸以毫米（mm）为单位表示。例如，一个内径为20mm的O型圈可以用“20”来表示。

其次，截面直径（CS）也是标注尺寸的一个重要参数。截面直径表示O型圈的横截面直径，通常以毫米为单位。例如，一个截面直径为5mm的O型圈可以用“5”来表示。

在实际使用中，O型圈的尺寸对安装和运行至关重要。例如，安装在轴肩的O型圈内径可以小一点，这样装配收紧在轴上后不易滑出。而安装在孔槽的O型圈内径可以适当大一点，这样装配时易涨在外径上，不易补挤坏。

此外，O型圈的沟槽尺寸也是关键尺寸之一。沟槽尺寸必须保证O型圈有足够的预压缩量，这样在运行过程中才能提供良好的密封效果。同时，沟槽尺寸也要保证O型圈在另一个方向上有足够的伸缩空间，以适应设备的运动轨迹。

总的来说，O型圈的尺寸标注包括内径、外径和截面直径等参数。在实际使用中，根据不同的应用场景和需求，选择合适的尺寸进行设计和安装是保证O型圈正常运行的关键。同时，正确的沟槽尺寸也是保证O型圈密封效果和耐久性的重要因素。
