我司生产的O型圈有多种材质，有丁晴O型圈、氟胶O型圈、硅胶O型圈、三元乙丙O型圈、氯丁O型圈等等，那么如何让来鉴别这些材质呢？

1、耐介质增重实验

可以从购买的O型圈中取样，在确定温度后，浸泡在选定的一种或几种介质中，一定时间后取称重，根据重量变化率、硬度变化率来推断材料的种类。比如在100度机油中浸泡24小时，丁晴，氟胶，氯丁质量及硬度变化率很小，而天然橡胶，三元乙丙增重一倍以上且硬度变化很大，体积膨胀很明显。

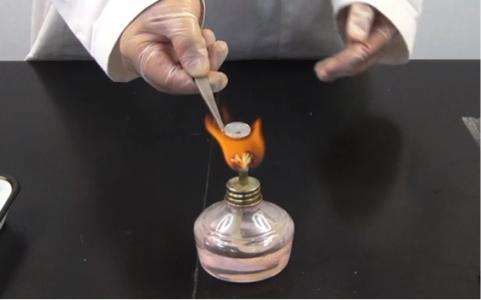

2、燃烧法

抽取样品，在空气中烧。观察现象。一般来说氟胶，天然橡胶离火之后会灭，即使烧着火苗也比三元乙丙的要小的多。当然，如果仔细观察，燃烧状态、颜色、气味也会提供为我们很多信息。比如NBR/PVC并用胶，有火源时火劈啪的乱溅，似乎有水似的，离火自熄，烟浓且有酸味。 需要注意的是有时添加了阻燃剂但不含卤素的胶也会离火自熄，这要借助别的办法进一步推断。

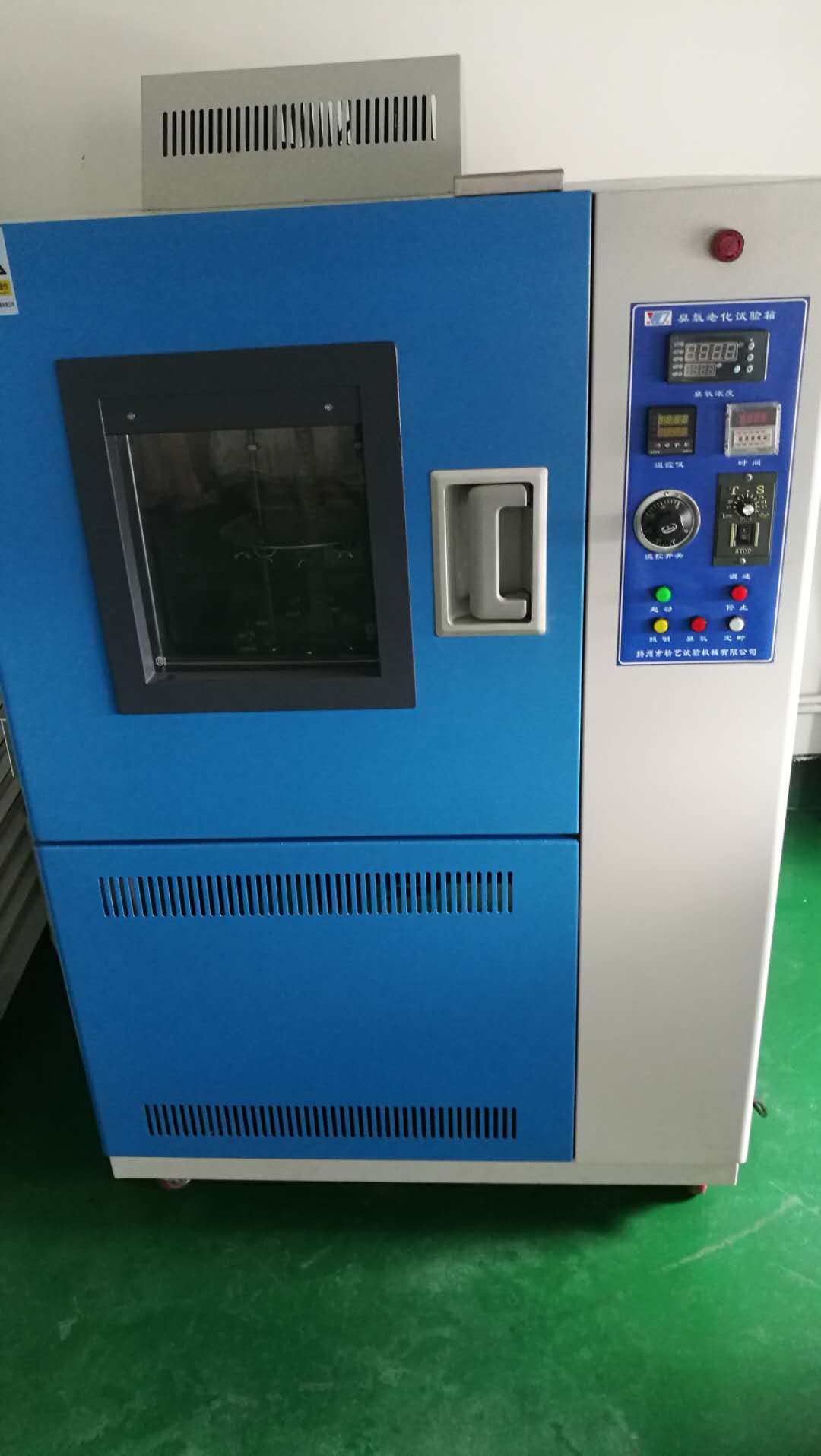

3、热空气老化实验

抽取样品，放在老化箱里老化一天，观察老化后的现象。为了可以分级老化，可以逐步升温。比如150度下氯丁， 天然橡胶，SBR都会脆断，丁晴、三元乙丙还有弹性。升到180度，普通丁晴就会脆断；而230度，氢化丁晴也会脆断，氟胶和硅胶仍然有很好的弹性。

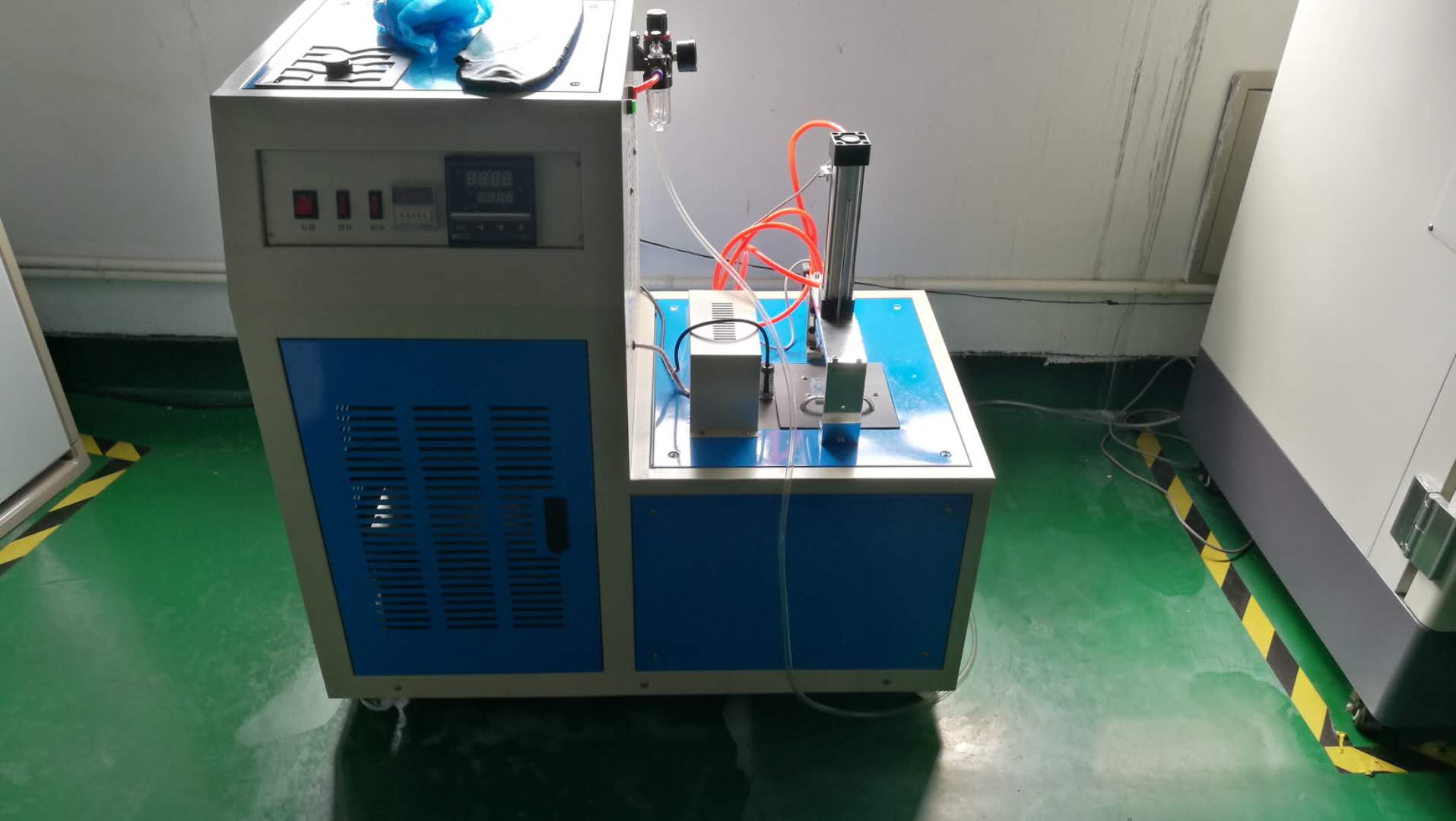

4、低温法

抽取样品，用干冰和酒精或者设备制造一个合适的低温环境。把样品泡在低温环境下2-5分钟，在选定温度下感觉O型圈的软硬程度。比如-40℃下，同样耐高温耐油很好的硅胶和氟胶对比，硅胶会比较软。

5、测比重

用精密电子称，外加一杯水，一根头发丝即可。一般来说氟胶比重最大， 1.8以上，CR 、ECO的也多在1.3以上，比重明显偏大的可以考虑是这些胶。
