安全阀用的O型圈的失效分析及处理方案，如O型圈与介质不相容、O型圈的使用疲劳失效、O型圈的变形失效的密封失效分析及处理方案。

安全阀O形圈

一、O型圈永久变形失效：

橡胶o型圈材质相对于塑料和石墨等非金属的密封材质来说，硬度较低，并且具有较好的回弹性，但是在高温、高压或二者兼有的工况之下，容易产生永久变形，造成密封失效。某天然气管线，安全阀整定压力21MPa，选用75邵氏硬度的O型圈。阀门密封运行一年后表面光滑，但阀座密封处O型圈断面已永久变形为矩形沟槽的形状，失去回弹性，造成密封失效。当更换为90邵氏硬度的O型圈，密封圈工作性能良好。

二、O型圈之疲劳失效：

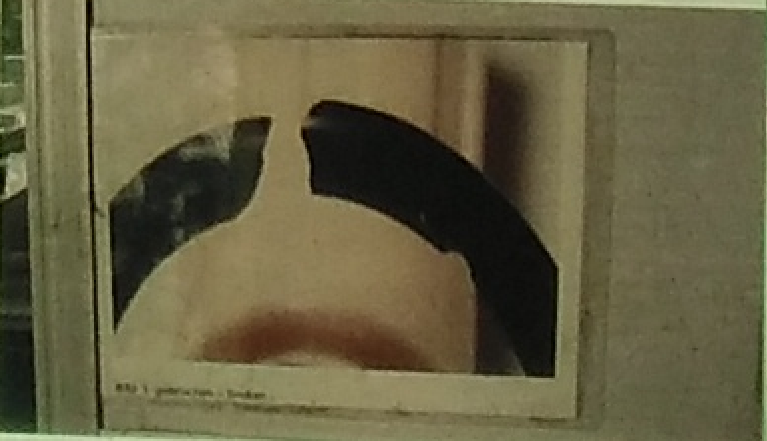

在某种天然气加氢装置上，安全阀整定压力为26MPa，工作压力为24.7MPa，上线运行一段时间后，出现泄漏现象。安全阀拆卸检查显示阀座密封处O型圈出现断裂。经过分析之后，由于实际工作压力波动范围走出系统的预期范围，而系统工作压力与整定压力很接近，致使安全阀频繁起跳，达到了O型圈的寿命极限，导致O型圈的疲劳断裂失效。解决方案是通过工艺改进控制系统压力的波动，并且定期更换阀座处O型圈，上线后安全阀正常运行中。

三、O型圈与介质不相容

在实际工程中，选用的O形圈与介质不相容，将出现腐蚀、溶胀变形和断裂等问题，造成安全阀密封失衡。
